U- 1000 R2V Cable U- 1000 RO2V Cable 4*1.5 4*2.5 Cable

Product Description

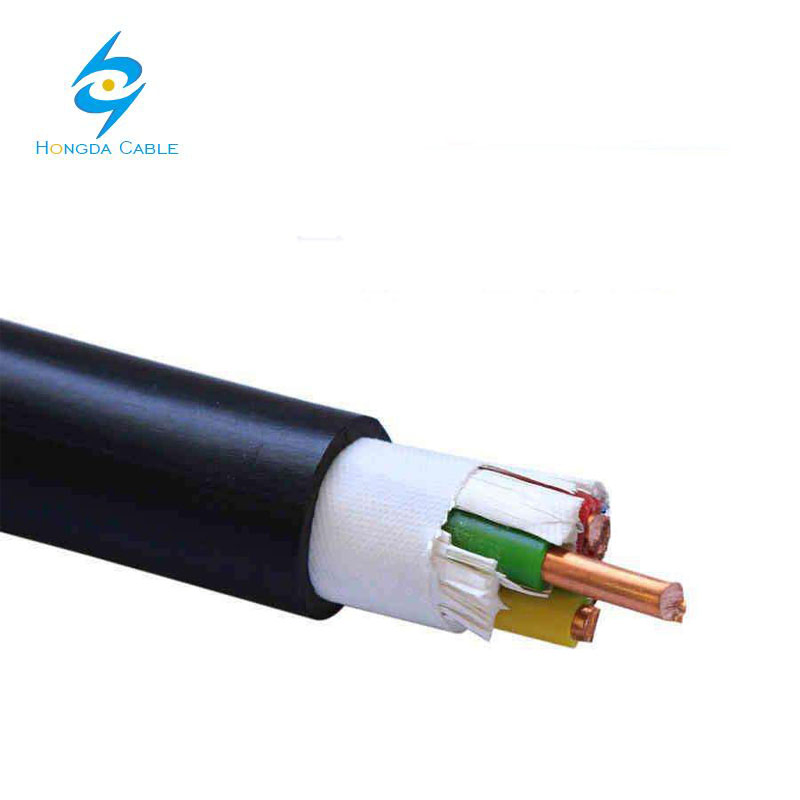

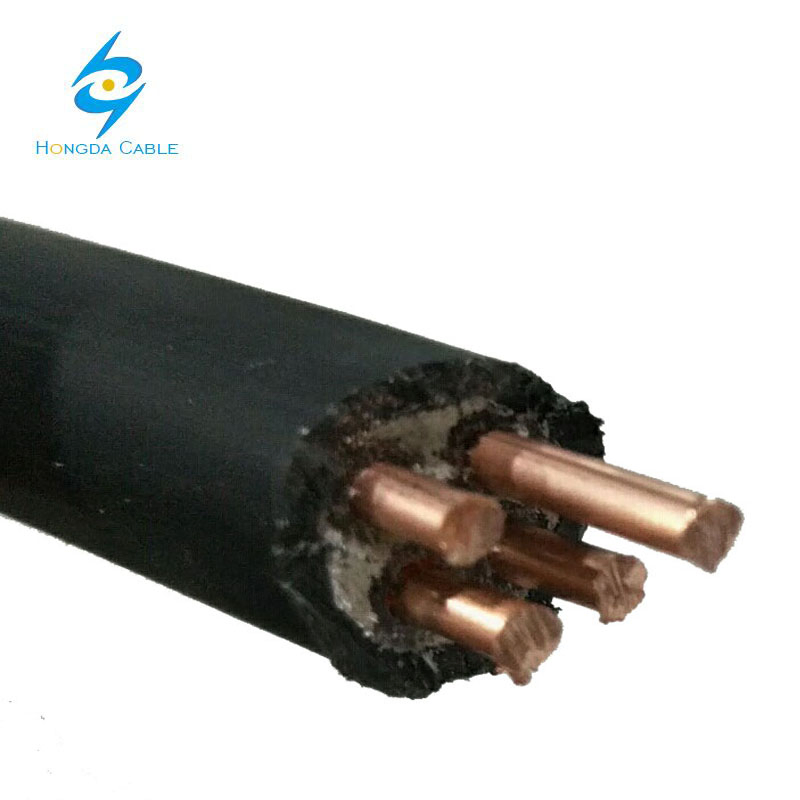

Construction

1. Copper conductor
2. XLPE insulation
3. PP filling material
4. PVC outer sheath black

Properties

Max. admissible conductor temperature: 90 °C
Service temperature: - 20 ... + 90 °C
Min. Laying temperature: - 5 °C
Min. bending radius:
Multicourse: 12 x D
Single co C1: 15 x D
Flame C1tardant acc. to (IEC 60332-1)

Technical Specification

Conductor Type:
Class 1: rigidd conductor Class 2, muliti-stranded conductor

Cable Structure Data

Number of co C1s and size		Insulation thickness	Outer sheath thickness	Outer diameter	Weight of cable
mm2		mm	mm	D approx. mm	approx. kg/km
1 x	16 C2	0,7	1,4	9,5	215
1 x	25 C2	0,9	1,4	11,0	310
1 x	35 C2	0,9	1,4	12,0	410
1 x	50 C2	1,0	1,4	13,5	540
1 x	70 C2	1,1	1,4	15,5	745
1 x	95 C2	1,1	1,5	17,5	1010
1 x	120 C2	1,2	1,5	19,0	1250
1 x	150 C2	1,4	1,6	21,0	1535
1 x	185 C2	1,6	1,6	23,5	1910
1 x	240 C2	1,7	1,7	26,0	2470
1 x	300 C2	1,8	1,8	28,5	3080
1 x	400 C2	2,0	1,9	32,0	3995
2 x	1,5 C1	0,7	1,8	10,5	145
2 x	2,5 C1	0,7	1,8	11,0	180
2 x	4 C1	0,7	1,8	12,0	225
2 x	6 C2	0,7	1,8	13,5	310
2 x	10 C2	0,7	1,8	15,0	420
2 x	16 C2	0,7	1,8	17,5	600
2 x	25 C2	0,9	1,8	20,5	880
2 x	35 C2	0,9	1,8	23,0	1160
3 x	1,5 C1	0,7	1,8	10,5	165
3 x	2,5 C1	0,7	1,8	11,5	210
3 x	4 C1	0,7	1,8	12,5	265
3 x	6 C2	0,7	1,8	14,5	370
3 x	10 C2	0,7	1,8	16,0	515
3 x	16 C2	0,7	1,8	18,5	750
3 x	25 C2	0,9	1,8	21,5	1110
3 x	35 C2	0,9	1,8	24,5	1475
3 x	50 C2	1,0	1,8	26,5	1865
3 x	70 C2	1,1	1,9	31,5	2680
3 x	95 C2	1,1	2,0	35,5	3600
3 x	120 C2	1,2	2,1	39,5	4515
3 x	150 C2	1,4	2,3	44,0	5555
3 x	185 C2	1,6	2,4	48,5	6930
3 x	240 C2	1,7	2,6	55,0	9010
3 x	300 C2	1,8	2,8	61,0	11195
4 x	1,5 C1	0,7	1,8	11,5	190
4 x	2,5 C1	0,7	1,8	12,5	245
4 x	4 C1	0,7	1,8	13,5	320
4 x	6 C2	0,7	1,8	15,5	445
4 x	10 C2	0,7	1,8	17,0	635
4 x	16 C2	0,7	1,8	20,0	930
4 x	25 C2	0,9	1,8	23,5	1390
4 x	35 C2	0,9	1,8	26,5	1850
4 x	50 C2	1,0	1,9	30,5	2450
4 x	70 C2	1,1	2,0	34,5	3410
4 x	95 C2	1,1	2,1	39,5	4640
4 x	120 C2	1,2	2,3	44,0	5780
4 x	150 C2	1,4	2,4	48,5	7075
4 x	185 C2	1,6	2,6	54,5	8965
4 x	240 C2	1,7	2,8	61,0	11510
4 x	300 C2	1,8	3,0	67,5	14370
5 x	1,5 C1	0,7	1,8	12,5	225
5 x	2,5 C1	0,7	1,8	13,5	290
5 x	4 C1	0,7	1,8	14,5	380
5 x	6 C2	0,7	1,8	17,0	540
5 x	10 C2	0,7	1,8	19,0	775
5 x	16 C2	0,7	1,8	21,5	1135
5 x	25 C2	0,9	1,8	27,0	1780
7 x	1,5 C1	0,7	1,8	13,5	275
7 x	2,5 C1	0,7	1,8	14,5	360
12 x	1,5 C1	0,7	1,8	17,0	450
12 x	2,5 C1	0,7	1,8	19,0	595
19 x	1,5 C1	0,7	1,8	20,0	615
19 x	2,5 C1	0,7	1,8	22,0	850
24 x	1,5 C1	0,7	1,8	23,0	785
24 x	2,5 C1	0,7	1,8	25,5	1050
27 x	1,5 C1	0,7	1,8	23,5	840
27 x	2,5 C1	0,7	1,8	26,0	1135
37 x	1,5 C1	0,7	1,8	26,0	1060
37 x	2,5 C1	0,7	1,8	29,0	1485
